Kistenwaschanlagen - HLCV-Serie.
Effiziente Kistenreinigung aus Edelstahl 1.4301
Die industriellen Kistenwaschanlagen der HLCV-Serie der Heim-EDT GmbH (Modelle HLCV.1 bis HLCV.3-600) reinigen präzise zwischen 100 und 4.000 Kisten pro Stunde. Durch die physische Trennung in eine Hauptwaschzone und eine Nachspülzone mit integrierter Wasserwiederverwendung wird ein minimaler Wasserverbrauch (ab 4 bis 6 Liter pro Stunde bei Modell HLCV.1) ohne pH-Wert-Verschleppung garantiert. Das Filtersystem aus robustem Edelstahl 1.4301 ist zur effizienten und zeitsparenden Reinigung ist die Serie HLCV mit einem integrierten Schubladenfiltersystem ausgestattet.
Technische Daten & Modellübersicht von Kistenwaschmaschinen.
| Modellspezifikation | HLCV.1 | HLCV.2 | HLCV.3-300 | HLCV.3-400 | HLCV.3-600 |
|---|---|---|---|---|---|
| Durchsatz / Kapazität | 100 – 200 Kisten/h | 200 – 300 Kisten/h | 300 – 500 Kisten/h | 500 – 700 Kisten/h | 600 – 800 Kisten/h |
| Abmessungen (L/B/H) | 2300 x 800 x 1625 mm | 2300 x 800 x 1530 mm | 3300 x 1200 x 1600 mm | 3300 x 1200 x 1600 mm | 3300 x 1200 x 1600 mm |
| Wasserverbrauch | 4 – 6 Liter/h | 4 – 6 Liter/h | 6 – 8 Liter/h | 9 – 11 Liter/h | 14 – 16 Liter/h |
| Leistung Waschpumpe | 2,2 kW | 3,0 kW | 5,5 kW | 7,5 kW | 9,2 kW |
| Elektrische Tankheizung | 6 kW | 9 kW | 18 kW | 18 kW | 18 kW |
| Gesamtanschlusswert | 9 kW | 12 kW | 23 kW | 25 kW | 28 – 32 kW |
| Waschtemperatur | 30 – 60 °C | 30 – 60 °C | 30 – 60 °C | 30 – 60 °C | 30 – 60 °C |

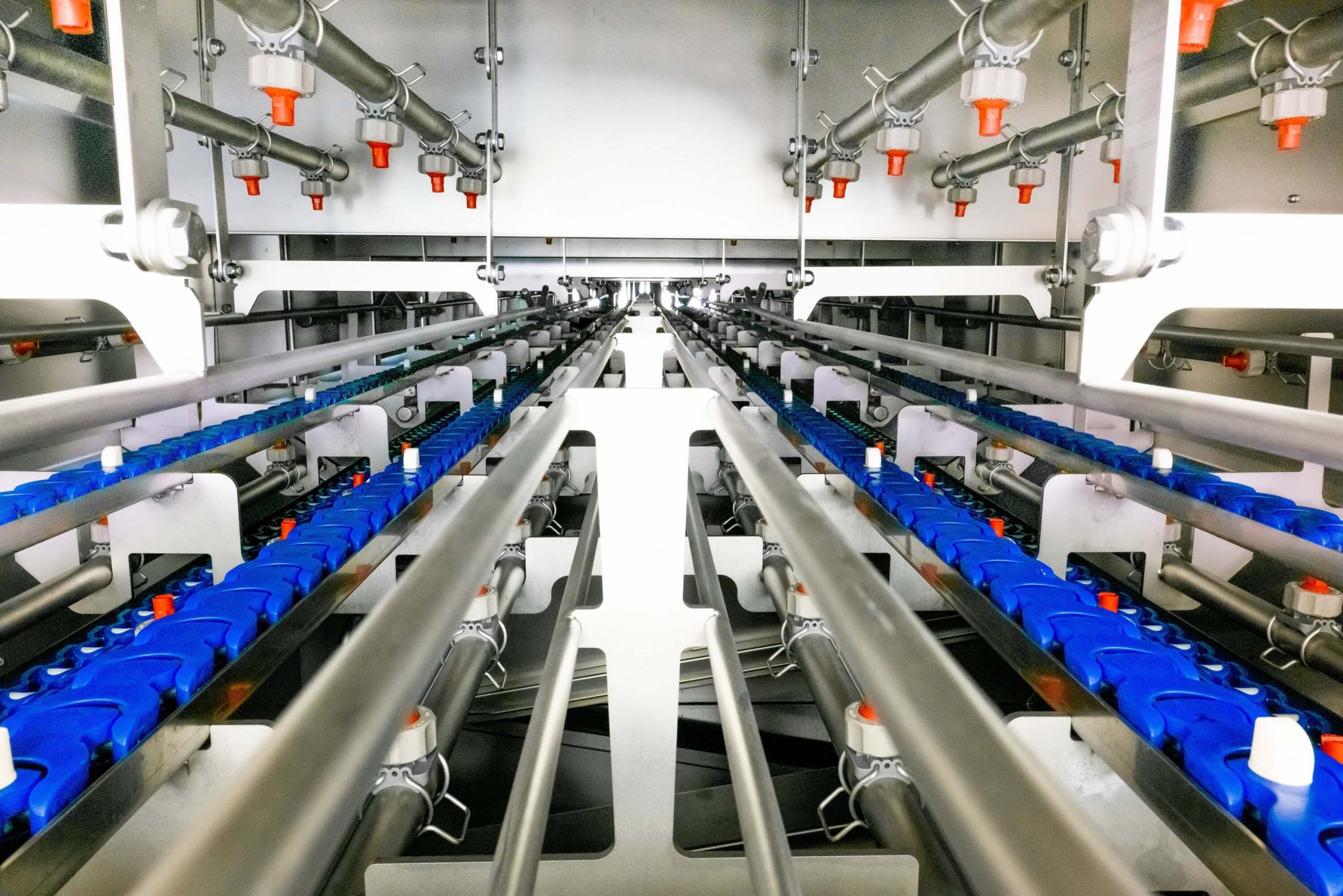

| Düsensystem | Clip-Eyelet | Clip-Eyelet | Clip-Eyelet | Clip-Eyelet | Clip-Eyelet |
Maßblätter & 3D-Aufstellungspläne
Integrieren Sie die HLCV-Durchlaufwaschanlagen nahtlos in Ihre Hallenplanung. Laden Sie die vollständigen technischen Spezifikationen, exakten Anschlussmaße und CAD-Datenblätter für Ihre Detailplanung herunter.
Alle Modelle der Durchlaufwaschanlagen, von der kompakten HLCV.1 bis zur Hochleistungsanlage HLCV.3-600, sind auf Anfrage in der Ausstattungsvariante 'T' mit einem angegliederten Modul zur Kaltluftabblasung (Trocknung) erhältlich. Die verfügbaren CAD-Datenblätter (z.B. Modell HLCV.3-600T) illustrieren die Anlagenarchitektur inklusive dieses erweiterten Trocknungsbereichs.

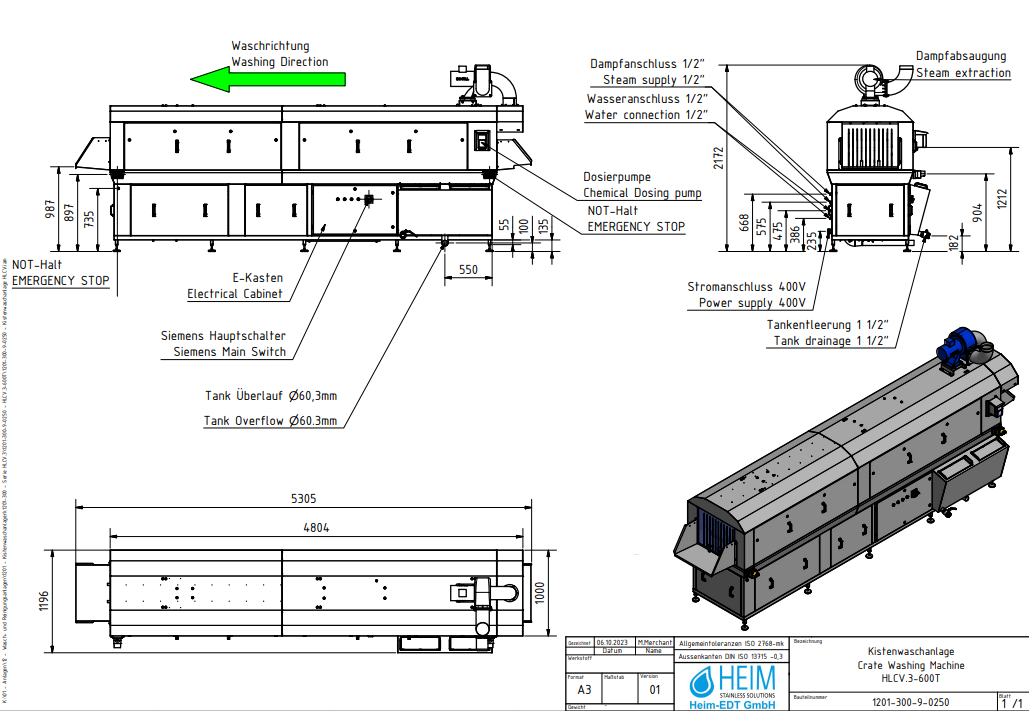

CAD-Zeichnung HLCV.3-600T (inklusive Trocknungsmodul) ansehen
Maßstabgetreue CAD-Zeichnung • Edelstahl 1.4301Modulare Erweiterungen für Ihre Kistenwaschanlage.
Ein-Mann-Bedienung mit Wenderutsche
Ermöglicht das Be- und Entladen der Anlage durch eine Person. Die gereinigten Kisten werden über eine Wenderutsche automatisch zur Bedienseite zurückgeführt. Das reduziert Laufwege, spart Stellfläche und eignet sich besonders für kompakte Produktionsbereiche.
Aktive Kistenrückführung mit integriertem Transportband
Transportiert gereinigte Kisten automatisch zurück zur Aufgabeseite. Dadurch sinkt der manuelle Handlingaufwand im laufenden Betrieb, während der Materialfluss auch bei kontinuierlicher Produktion stabil bleibt.
Zweispurige Waschsysteme
Erhöhen den Durchsatz bei hohem Kistenaufkommen und ermöglichen parallele Reinigungsprozesse. Diese Erweiterung eignet sich für Betriebe mit kontinuierlicher Kistenzirkulation und hohen Anforderungen an Taktleistung und Prozesssicherheit.
Vorspülung & Filtertechnik
Entfernt grobe Verschmutzungen vor der Hauptwäsche und schützt Düsen, Pumpen und Waschsystem vor unnötiger Belastung. Die Filtertechnik unterstützt einen stabilen Reinigungsprozess und reduziert den Wartungsaufwand im Dauerbetrieb.
Trocknungssysteme & Kaltluftabblasung
Reduzieren Restwasser an den gereinigten Kisten und erleichtern die direkte Weiterverwendung in Produktion, Lager oder Logistik. Je nach Prozess kann die Trocknung als Kaltluftabblasung oder erweitertes Trocknungsmodul ausgeführt werden.
Branchenlösungen: Lebensmittelindustrie & E2-Kisten.
Branchenspezifische Kistenwaschanlagen für die Lebensmittelindustrie und Industrie.
Die Einhaltung strengster Hygienerichtlinien (HACCP, IFS, BRC) im durchdachten hygienischen Design ist für moderne Produktionsbetriebe unumgänglich. Als langjähriger Partner des industriellen Anlagenbaus haben wir unsere HLCV-Durchlaufwaschanlagen exakt auf die spezifischen Verschmutzungsgrade und Kistentypen unterschiedlicher Branchen ausgelegt :

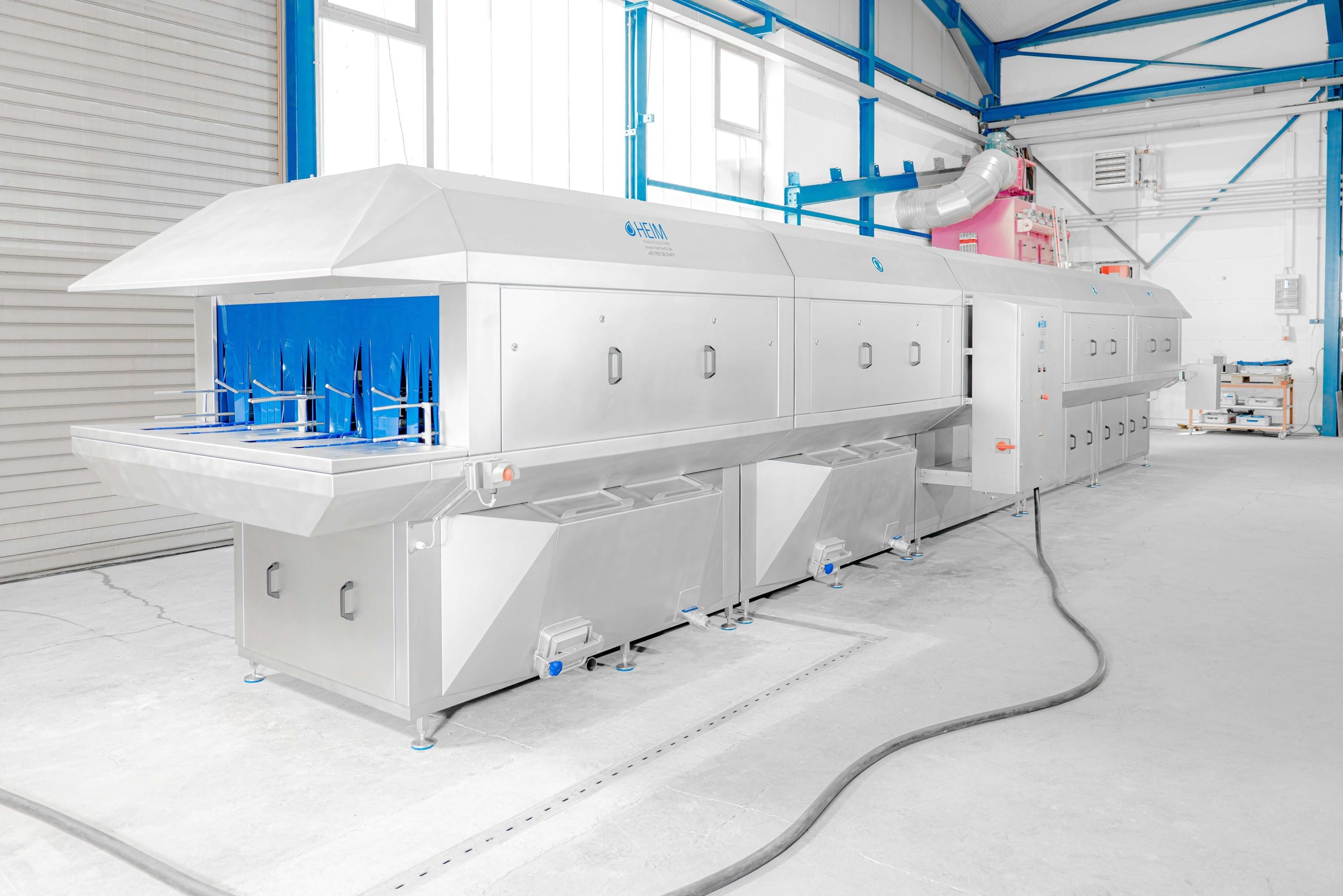

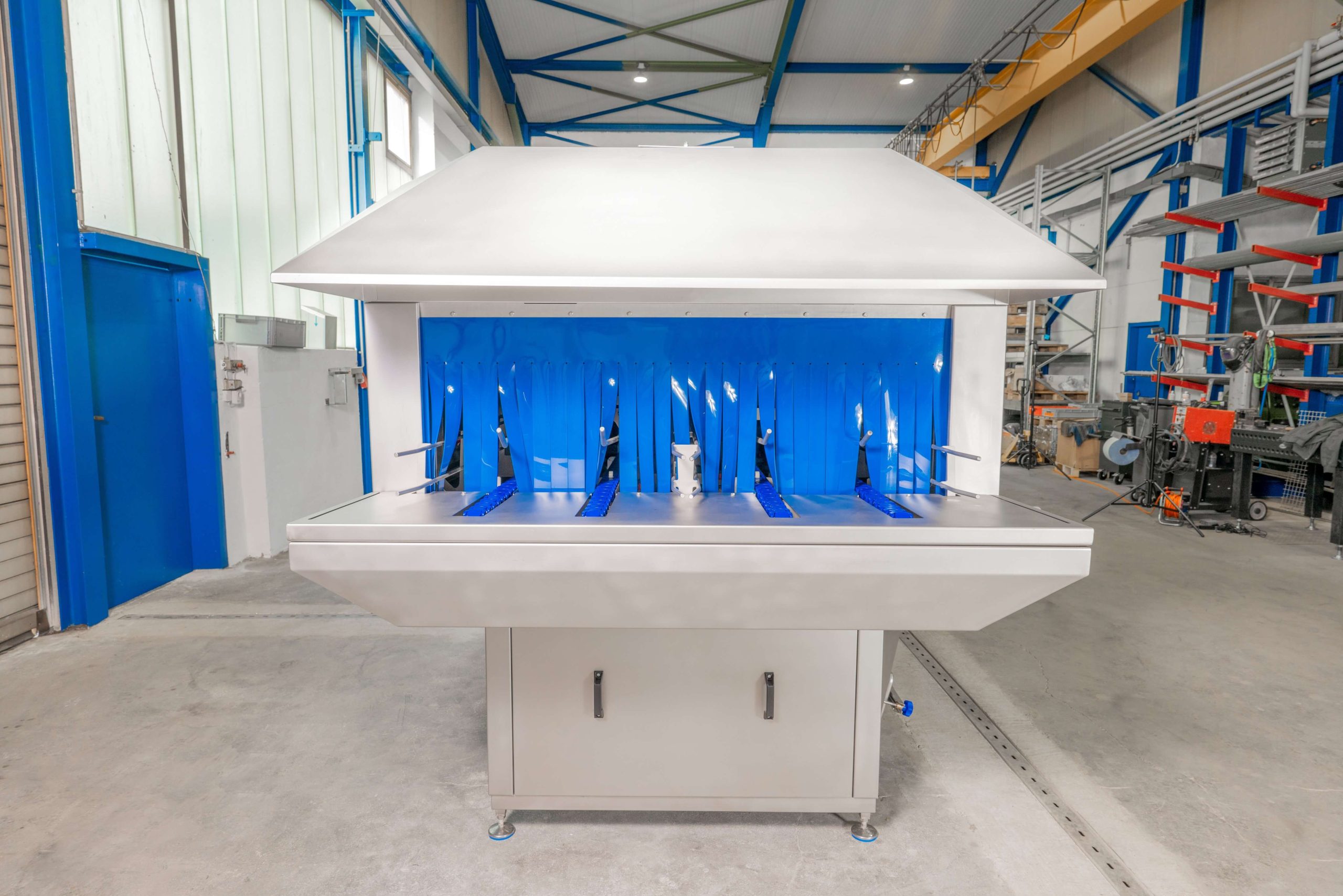

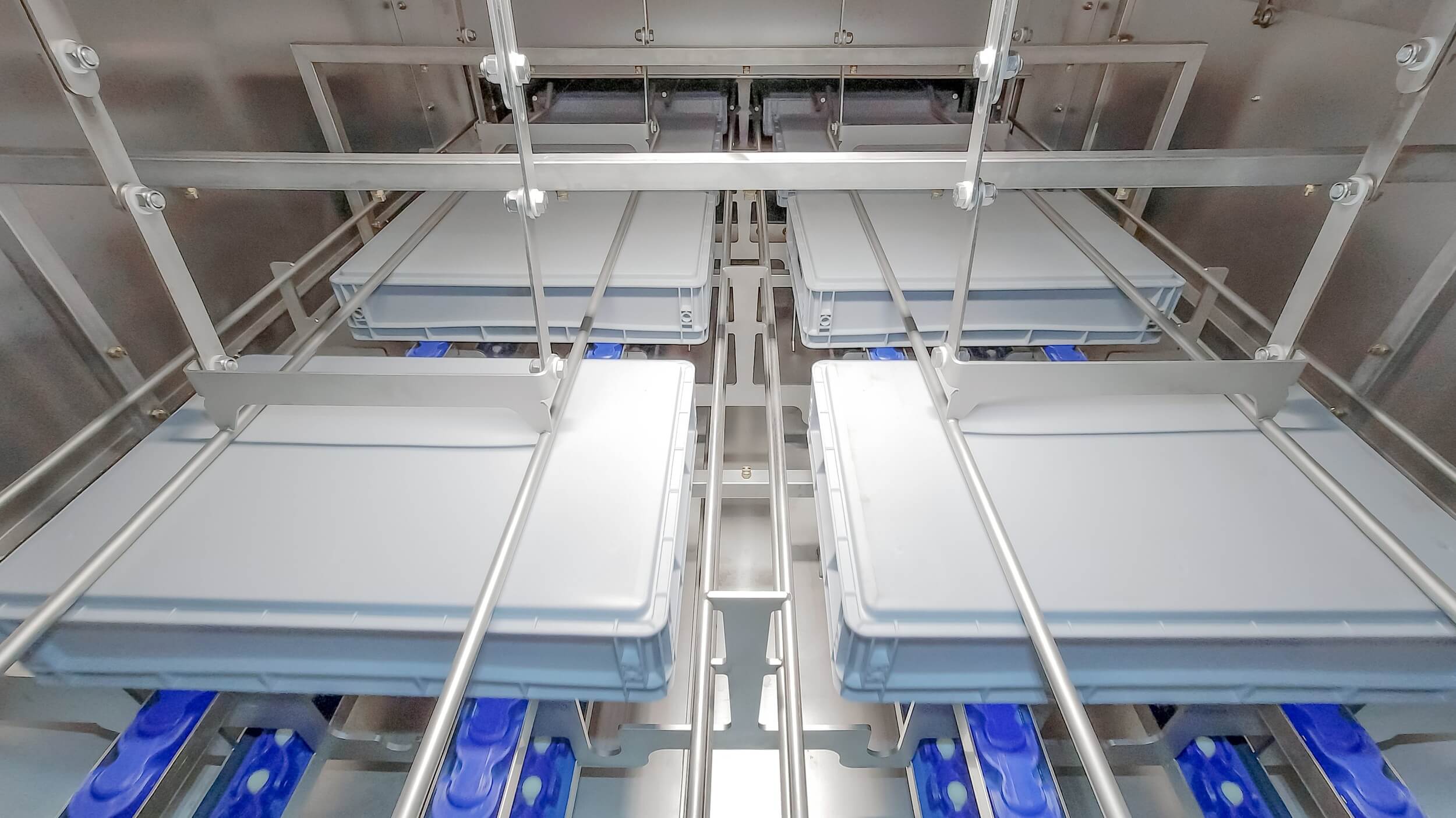

Zweispurige Kistenwaschanlagen für hohe Durchsätze
Für besonders hohe Durchsatzanforderungen bietet Heim-EDT auch zweispurige Kistenwaschanlagen an. Diese Anlagen sind für hohe Kapazitäten ausgelegt und können bis zu 4.000 Kisten pro Stunde reinigen.
Durch die zweispurige Ausführung lassen sich große Kistenmengen effizient verarbeiten. Solche Anlagen eignen sich besonders für Betriebe mit hohem Kistenaufkommen und durchgängigen Produktions- oder Logistikprozessen.
Daneben sind auch zweispurige Ausführungen für geringere, aber weiterhin hohe Leistungen realisierbar, zum Beispiel mit einer Kapazität von bis zu 2.500 Kisten pro Stunde.
Da diese Anlagen projektspezifisch ausgelegt werden, richtet sich die Ausführung unter anderem nach dem gewünschten Durchsatz, den Kistenformaten und den betrieblichen Anforderungen.
HEIM - EDT | DIE RICHTIGE WAHL
Für uns spricht nicht nur unsere jahrelange Erfahrung mit Waschanlagen, Hygieneschleusen und Betriebseinrichtungen, sondern auch die Zufriedenheit unserer Kunden und Partner. Wir bieten Ihnen nicht einfach Lösungen an – wir entwickeln gemeinsam und perfekt auf sie zugeschnittene Konzepte und stehen Ihnen für jegliche Fragen, Sorgen und Schwierigkeiten zur Seite. Für nähere Informationen, Preise und weitere Auskünfte setzen Sie sich bequem und unverbindlich mit uns in Verbindung.
FAQ-Bereich
Die HLCV-Anlagen im einspurigen Betrieb sind auf einen Durchsatz von 100 bis 4.000 Kisten pro Stunde ausgelegt. Für extrem hohe Durchsatzanforderungen lassen sich die Anlagen als zweispurige Systeme konzipieren, wodurch die Reinigungskapazität deutlich gesteigert werden kann.
Der Wasserverbrauch hängt vom Modell, der Verschmutzung, der Nachspülung und der Betriebsweise ab. Die HLCV-Anlagen nutzen eine Wasserwiederverwendung mit getrennter Hauptwasch- und Nachspülzone, um den Frischwasserbedarf zu reduzieren. Die konkreten Verbrauchswerte werden modellbezogen in der technischen Auslegung angegeben.
Für hygienische Reinigungsprozesse kann die Nachspülung je nach Ausführung auf ca. 82–85 °C ausgelegt werden. Die Temperatur wird bauseits oder über einen optionalen Durchlauferhitzer bereitgestellt und unterstützt hygienegerechte Prozesse in Lebensmittelbetrieben.
Der Preis einer industriellen Kistenwaschanlage hängt von Durchsatz, Kistentypen, Heizart, Trocknung, Fördertechnik, Rückführung und Sonderausstattung ab. Heim-EDT konfiguriert jede HLCV-Anlage projektbezogen. Für eine belastbare Preisangabe empfehlen wir eine individuelle Auslegung anhand Ihrer Kistenformate, Verschmutzung und gewünschten Stundenleistung.
Die HLCV-Kistenwaschanlagen eignen sich für gängige Kunststoffkisten und Mehrwegbehälter wie E1-, E2- und E3-Kisten, Fleischkisten, Bäckerkisten, Körbe, Stapelbehälter, S-Performance-Boxen und ähnliche Transportbehälter. Die Seitenführungen und Kistenniederhalter können je nach Ausführung an unterschiedliche Formate angepasst werden.
Ja. Für begrenzte Stellflächen eignet sich insbesondere die kompakte HLCV.1 mit ca. 2.300 mm Anlagenlänge. Zusätzlich sind je nach Projekt Ein-Mann-Bedienung, Wenderutsche, Kistenrückführung oder mobile Ausführungen möglich.
Edelstahl 1.4301 ist robust, reinigungsfreundlich und für viele hygienische Anwendungen in der Lebensmittelindustrie geeignet. In Kombination mit glatten Oberflächen, zugänglichen Filtern und hygienegerechtem Maschinendesign unterstützt das Material eine langlebige und gut wartbare Anlagenkonstruktion.
Kistenwaschanlagen werden vor allem in der Lebensmittelindustrie eingesetzt, zum Beispiel in Fleischereien, Schlachthöfen, Molkereien, Bäckereien, Großküchen, Cateringbetrieben, Getränkeunternehmen, Fischverarbeitung, Fresh-Cut-Betrieben und Lebensmittellogistik. Die Auslegung richtet sich nach Kistentyp, Verschmutzung, Durchsatz und Hygieneanforderung.
Die HLCV-Kistenwaschanlagen sind für hygienegerechte Reinigungsprozesse in Lebensmittelbetrieben ausgelegt und können Betriebe bei der Umsetzung von HACCP-, IFS- und BRC-Anforderungen unterstützen. Entscheidend sind dabei die passende Auslegung, Reinigungsparameter, Dokumentation und Integration in das betriebliche Hygienekonzept.
Ja. Kistenwaschanlagen können mit Einlauf- und Auslaufbändern, Wenderutschen, aktiver Kistenrückführung, zweispurigen Waschsystemen oder kundenspezifischer Fördertechnik kombiniert werden. Dadurch lässt sich die Anlage an vorhandene Produktions- und Logistikprozesse anpassen.
Ja. Die HLCV-Anlagen können optional mit Kaltluftabblasung oder Trocknungsmodulen ausgestattet werden. Dadurch wird Restwasser reduziert, sodass die Kisten schneller wieder in Produktion, Lagerung oder Logistik eingesetzt werden können.
Die HLCV-Anlagen sind auf eine lange Lebensdauer ausgelegt und durch den modularen Aufbau wartungsfreundlich gestaltet. Heim-EDT gewährleistet eine langfristige Ersatzteilverfügbarkeit für die wichtigsten verbauten Komponenten der Anlage. Für eine maximale Anlagenverfügbarkeit und Betriebssicherheit bieten wir zudem maßgeschneiderte Wartungspakete an, die über die reine Inbetriebnahme hinausgehen.
