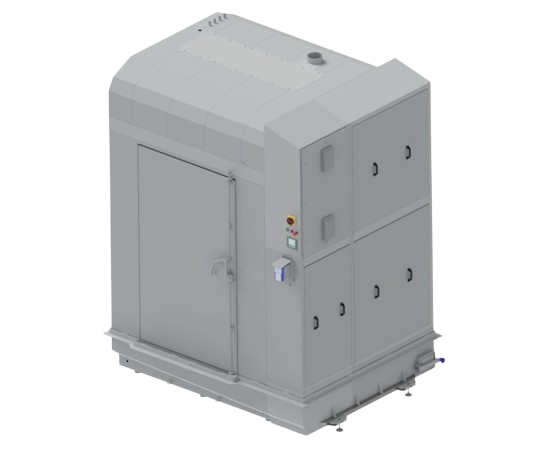

Rauchwagenwaschanlage der Serie RWA.
Die Rauchwagenwaschanlage der Serie RWA ist für die Reinigung von Rauchwagen im Format 1.000 × 1.000 × 2.000 mm ausgelegt. Je nach Art und Stärke der Verschmutzung können ca. 20–30 Wagen pro Stunde gereinigt werden. Während des Waschvorgangs drehen sich die Düsenarme um den positionierten Wagen und reinigen ihn von allen Seiten.
Leistungsdaten einer beispielhaften RWA.
Die folgenden Angaben beziehen sich auf eine beispielhafte Ausführung der Rauchwagenwaschanlage. Je nach Reinigungsgut, Verschmutzungsgrad und kundenspezifischer Auslegung können die Werte abweichen.
Die tatsächliche Leistung hängt insbesondere von der Art und Stärke der Verschmutzung ab.
Reinigungsgut.
Rauchwagen im Format 1.000 × 1.000 × 2.000 mm.
Leistung.
Circa 20–30 Wagen pro Stunde.
Waschzyklus.
Circa 3–6 Minuten.
Wasserverbrauch.
Circa 25 Liter pro Waschzyklus.
Welche Rauchwagen können gereinigt werden?
Mit der RWA können Rauchwagen mit vier Rädern – zwei Lenk- und zwei Bockrollen – sowie Wagen mit sechs Rädern gereinigt werden.
Die Anlage ist unter anderem für folgende Verschmutzungen ausgelegt:
- Fleischreste
- Fett
- Eiweiß
- Rauchrückstände
So funktioniert die Rauchwagenwaschanlage.
Vor Beginn der Reinigung wird die Anlage eingeschaltet und die Waschwanne automatisch befüllt. Bei entsprechender Ausstattung wird während des Befüllens Reinigungsmittel zudosiert. Sobald der vorgesehene Füllstand erreicht ist, kann das Waschprogramm gestartet werden.
Die Rauchwagenwaschanlage ist freistehend und wird am Boden montiert. Der Rauchwagen wird über eine Rampe in die Waschkammer geschoben und dort positioniert. Optional kann die Anlage in den Boden eingelassen werden, um eine bodenbündige Beschickung zu ermöglichen.
Nach dem Schließen der Beschickungstür und dem Bestätigen des Starts beginnt der Waschzyklus. Während des Waschvorgangs drehen sich die Düsenarme um den Wagen und reinigen ihn von allen Seiten.
Nach Abschluss der Reinigung zeigt ein optisches Signal das Programmende an. Anschließend kann die Tür geöffnet und der gereinigte Rauchwagen entnommen werden.
Der Waschzyklus ist regulierbar und dauert bei einer beispielhaften Ausführung ca. 3–6 Minuten. Er umfasst folgende Schritte:
- Rauchwagen einbringen und Beschickungstür schließen
- Waschen
- Nachspülen bei 85 °C
- Ausstattungsabhängige Dampfabsaugung innerhalb der Anlage
- Tür öffnen und Rauchwagen entnehmen
Je nach Ausführung ist die RWA mit einer oder zwei Türen erhältlich.
Die Rauchwagenwaschanlage wird über eine Siemens SPS S7-1200 gesteuert. Über das integrierte Touchpanel können Waschprogramme bearbeitet, Fehlermeldungen ausgelesen und der aktuelle Anlagenzustand abgefragt werden.
Die Waschwanne wird automatisch über elektromagnetische Ventile befüllt. Kontrollsonden überwachen dabei den Füllstand. Zum Entleeren des Waschtanks ist serienmäßig ein Schnellentleerungshahn vorgesehen.
Die elektrisch angetriebene Edelstahlkreiselpumpe ist mit einem Motorschutz der Schutzart IP55 ausgestattet.
Die Tür wird von Hand betätigt und über einen Sicherheitsschalter überwacht. Wird sie während des Waschprogramms geöffnet, stoppt das Programm. In der Waschkammer befindet sich zusätzlich ein Not-Halt-Seilzugschalter, mit dem die Anlage auch aus dem Inneren gestoppt werden kann.
- massive Edelstahlkonstruktion
- Waschtank
- Edelstahlschaltschrank
- Siemens SPS-Steuerung
- integriertes Bedienpanel
- Not-Halt-Taster
- Not-Halt-Seilzugschalter in der Waschkammer
- frequenzgeregelte Antriebe
- automatische Niveauregulierung
- Edelstahllochblechsieb
- Edelstahlkreiselpumpe
- Edelstahlverrohrung
- Hochleistungsspritzdüsen
- ausstattungsabhängige Dosiertechnik
Die technischen Daten können je nach Ausführung und kundenspezifischer Anpassung abweichen.
| Technische Angabe | Wert |
|---|---|
| Spannung | 400 V / 50 Hz |
| Steuerspannung | 24 V |
| Waschtank | ca. 450 Liter |
| Wasserverbrauch | ca. 25 Liter pro Waschzyklus |
| Waschzyklus | ca. 3–6 Minuten |
| Antriebe | SEW-Getriebemotoren |
| Druckluftanschluss | 4–6 bar |
| Dampfanschluss | 4–6 bar |
| Höhe | ca. 3.500 mm |
| Tiefe | ca. 2.000 mm |
| Breite | ca. 2.550 mm |
| Leistung der Waschpumpe | 18,5 kW |
| Pumpendruck | 17 bar |
| Getriebemotor des Waschsystems | 0,55 kW |
| Steuerung | Siemens SPS S7-1200 |
Das Waschsystem besteht aus einer vertikal angeordneten Edelstahl-Mitteldruckkreiselpumpe, einer Edelstahlverrohrung mit Hochleistungsspritzdüsen sowie einem Edelstahlfilter im Tank.
Die Tankheizung kann je nach Ausführung über eine Dampfdirekteinblasung oder einen elektrischen Einschraubheizkörper erfolgen. Bei elektrisch beheizten Anlagen kann für die Nachspülung gegen Aufpreis ein Wasserdurchlauferhitzer vorgesehen werden.
Die Ausstattung der Rauchwagenwaschanlage wird an die betrieblichen Anforderungen angepasst. Je nach Ausführung stehen unter anderem folgende Optionen zur Verfügung:
- bodenbündige Beschickung
- Durchlauferhitzer
- Dampfheizung
- elektrische Heizung
- Wrasenabzug
- Dosierpumpe
Gerne bieten wir kundenspezifische Anpassungen an und stimmen die Ausführung der Anlage auf das Reinigungsgut und die betrieblichen Gegebenheiten ab.
Bei der RWA bleibt der Rauchwagen während des Waschvorgangs stehen. Die Wascharme drehen sich um den positionierten Wagen.
Bei der KRW.1 dreht sich der Wagen auf einem Drehteller. Gleichzeitig bewegen sich die Sprüharme nach oben und unten. Zusätzlich wird das Vorspülwasser bei der KRW.1 über eine Schikane direkt abgeleitet.
Beide Systeme können abhängig vom Reinigungsgut und den betrieblichen Anforderungen kundenspezifisch ausgelegt werden.
HEIM - EDT | DIE RICHTIGE WAHL
Für uns spricht nicht nur unsere jahrelange Erfahrung mit Waschanlagen, Hygieneschleusen und Betriebseinrichtungen, sondern auch die Zufriedenheit unserer Kunden und Partner. Wir bieten Ihnen nicht einfach Lösungen an – wir entwickeln gemeinsam und perfekt auf sie zugeschnittene Konzepte und stehen Ihnen für jegliche Fragen, Sorgen und Schwierigkeiten zur Seite. Für nähere Informationen, Preise und weitere Auskünfte setzen Sie sich bequem und unverbindlich mit uns in Verbindung.
FAQ-Bereich
Die beispielhafte RWA ist für Rauchwagen im Format 1.000 × 1.000 × 2.000 mm ausgelegt. Es können Wagen mit vier Rädern – zwei Lenk- und zwei Bockrollen – sowie Wagen mit sechs Rädern gereinigt werden.
Je nach Art und Stärke der Verschmutzung können mit der beispielhaften Anlage ca. 20–30 Rauchwagen pro Stunde gereinigt werden.
Der Waschzyklus ist regulierbar. Bei der beispielhaften Ausführung beträgt die mittlere Dauer ca. 3–6 Minuten.
Der Wasserverbrauch der beispielhaften Rauchwagenwaschanlage liegt bei ca. 25 Litern pro Waschzyklus.
Ja. Standardmäßig können die Rauchwagen über eine Rampe in die Waschkammer geschoben werden. Optional kann die Anlage in den Boden eingelassen werden, um eine bodenbündige Beschickung zu ermöglichen.
Je nach Ausführung kann die Tankheizung über eine Dampfdirekteinblasung oder einen elektrischen Einschraubheizkörper erfolgen. Bei einer elektrischen Beheizung kann zusätzlich ein Wasserdurchlauferhitzer für die Nachspülung vorgesehen werden.
Die Tür wird über einen Sicherheitsschalter überwacht. Beim Öffnen während des Waschprogramms stoppt die Anlage. Zusätzlich befindet sich in der Waschkammer ein Not-Halt-Seilzugschalter.
